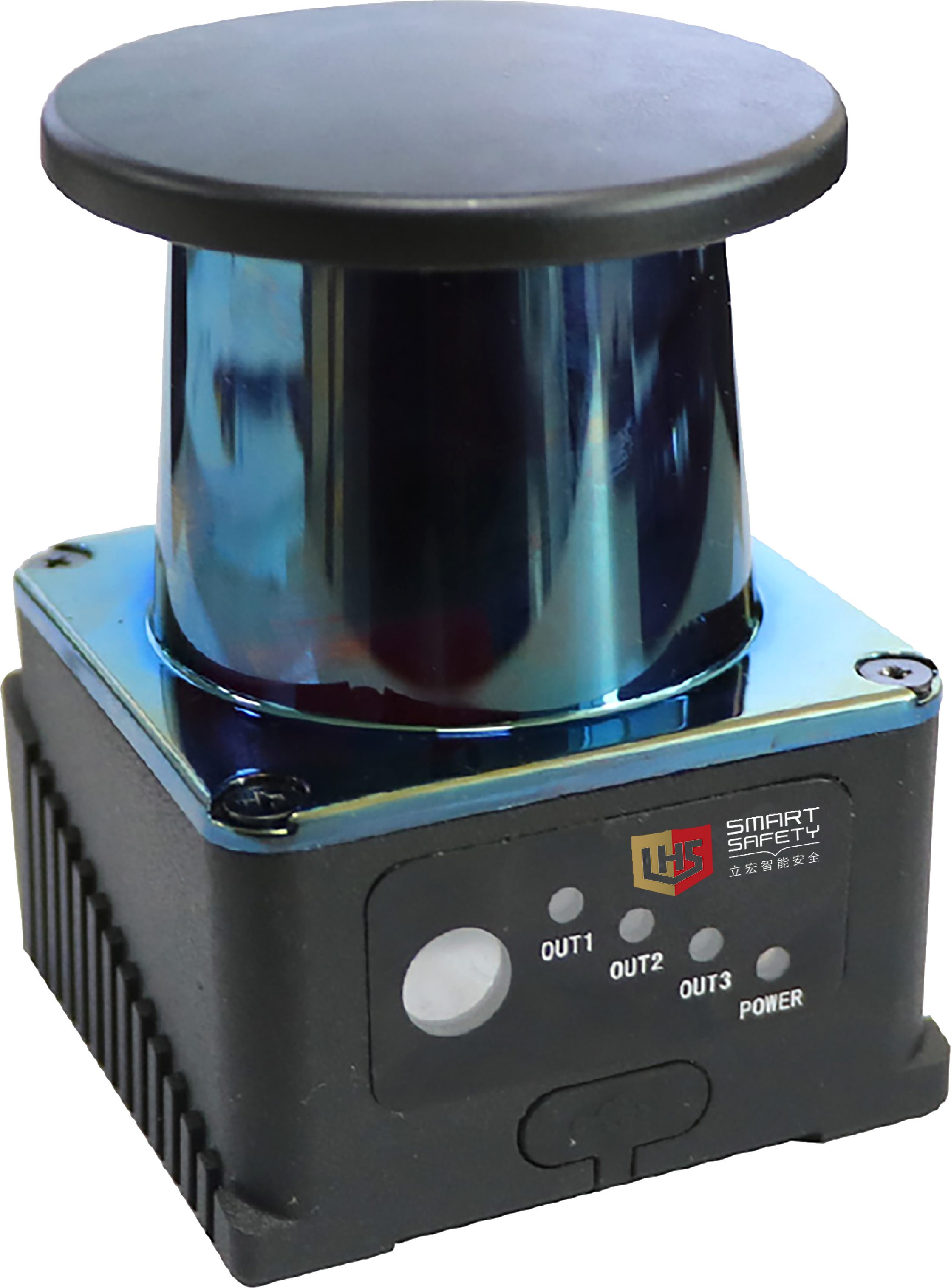

| ·脈沖激光雷達，外形62×64×84mm，方便用戶集成。 ·脈沖TOF納秒級窄脈沖技術，測量穩定可靠，一類激光產品，對人眼安全。 ·掃描速度超快，1 秒可測量25000 次，單圈掃描時間40ms 。 ·工業級設計，穩定可靠：IP65、專用溫漂誤差消除設計、專業EMC 設計和嚴苛測試、環境光和沖擊振動等測試。 ·窗口可拆卸設計，方便維保、降低維護成本、延長產品使用壽命。 ·多達16 組可定義檢測區域。檢測區域可根據用戶需求定義為任意復雜、不規則形狀。 |
| ▊ | 產品規格 |
產品型號 | 檢測半徑 | 檢測精度 | 掃描角度 | 輸出形式 |
NJ301-0670P | 6 米@70％反射率 | ±4cm@1sigma | 270° | PNP |
NJ301-1070P | 10 米@70％反射率 | ±4cm@1sigma | 270° | PNP |
NJ301-2070P | 20 米@70％反射率 | ±4cm@1sigma | 270° | PNP |
NJ301-0210N | 2 米@10％反射率 | ±4cm@1sigma | 270° | NPN |
NJ301-0410N | 4 米@10％反射率 | ±4cm@1sigma | 270° | NPN |
NJ301-0810N | 8 米@10％反射率 | ±4cm@1sigma | 270° | NPN |
安裝方式 | 水平安裝方式（SZ）、垂直安裝方式（CZ）、防護罩安裝方式（FZ） | |||
電源線 | 5M 贈送 | |||
編程線 | 贈送 | |||
說明 | ||||
激光掃描儀主體
| 電源線
| 編程線
|
| ▊ | 技術參數 |
光學特性 | |||
激光光源 | 波長905nm，一類激光產品 | ||
最大檢測范圍 | 半徑20m@70％反射率（白色物體） 半徑8m@10％反射率（黑色物體） | ||
掃描角度范圍 | 270° | 角度分辨率 | 0.5° |
測量誤差 | ±4cm | ||
電氣/機械參數 | |||
工作電壓 | DC9V～DC30V | ||
上電啟動時間 | 典型值6s | ||
功耗 | 3W（典型值） | ||
輸出 | OUTPUT1：防區1 檢測到障礙物時進入OFF 狀態 OUTPUT2：防區2 檢測到障礙物時進入OFF 狀態 OUTPUT3：防區3 檢測到障礙物/系統故障 （二選一，可配置）時進入OFF 狀態 | ||
外形尺寸 | 62mm×64mm×81mm | ||
電纜長度 | ≤30m | ||
環境特性 | |||
環境溫度 | 工作：-10℃～50℃（無結霜及凝霧） 存儲：-40℃～70℃ | ||
環境濕度 | 工作：35%RH～85%RH 存儲：35%RH～95%RH | ||
抗光干擾 | 15000Lux | ||
抗沖擊 | 加速度10g；脈沖持續時間：16ms； 碰撞次數：三軸，每軸1000±10 次 | ||
抗振動 | 頻率10Hz～55Hz；振幅：0.35±0.05mm； 掃描次數：三軸，每軸20 次 | ||
防護等級 | IP65 | ||
電磁兼容 性(EMC) | EMI | EN61326-1：2013 EN55011：2009+A1:2010 | |
EMS | EN61326-1：2013 EN61000-4-2：2009 EN61000-4-3：2006+A1:2008+A2:2010 EN61000-4-4：2004+A1:2010 EN61000-4-6：2009 EN61000-4-8：2010 EN61000-4-11：2004 | ||
可配置功能 | |||
防區配置 | 用戶可通過配置軟件，將NJ300系列防區配置為所需形狀 | ||
響應時間 | 可調（40ms/圈） | ||
區域組切換 | 組外部輸入信號（Z1、Z2、Z3、Z4）實現16 個區域 組的切換，默認Z1、Z2、Z3、Z4 不接時區域組15 工作 | ||
工作模式 | NJ300系列提供4 種工作模式，默認工作模式4 | ||
| ▊ | 技術參數 |
 | 標識 | 含義 | 描述 |
3 | 用戶配置的防區3 | 檢測到障礙物時OUTPUT3 進入OFF 狀態 | |
2 | 用戶配置的防區2 | 檢測到障礙物時OUTPUT2 進入OFF 狀態 | |
1 | 用戶配置的防區1 | 檢測到障礙物時OUTPUT1 進入OFF 狀態 | |
NL300系列 | 激光雷達 | 掃描角度270°，半徑10 米@70％反射率，半徑8米@10％反射率 |
| ▊ | 產品尺寸圖 |
|
| ▊ | 接線圖 |
 |  |
PNP輸出形式接線圖 | NPN輸出形式接線圖 |
▊接線圖
| 水平安裝方式 | 垂直安裝方式 | 垂直安裝方式 |
 |  |  |
